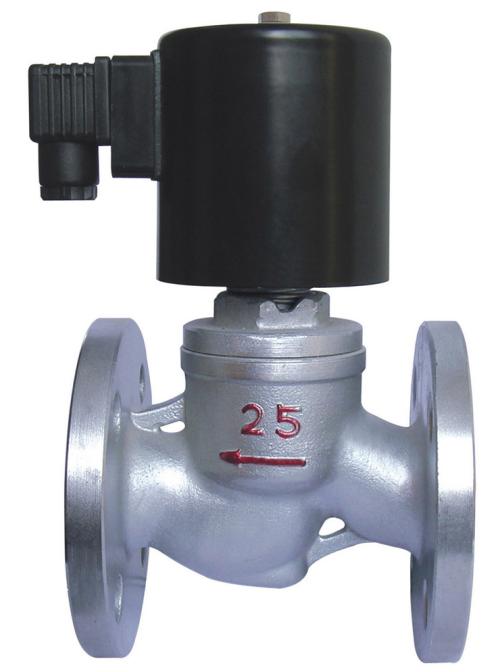

博耐斯ZCM煤气电磁阀具有结构简单、流量大，性能稳定等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
二、煤气电磁阀型号规格说明
煤气电磁阀结构及原理
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
煤气电磁阀主要技术参数
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介质 |
煤气、天然气等 |
|||||||||||||
|
介质温度（℃） |
≤60 |
|||||||||||||
|
公称压力（MPa） |
1.0 |
|||||||||||||
|
工作压差（MPa） |
0～0.02 |
0～0.04 |
||||||||||||
|
电源电压 |
AC220V其它规格可作特殊订货 |
|||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
|||||||||||||
|
额定流量系数（KV） |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94?F规定 |
|||||||||||||
|
功耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
||||||||
|
防爆标志 |
dIIBT4 |
|||||||||||||
|
防爆证编号 |
CE991010 |
|||||||||||||
|
出线口接头 |
内螺纹M20×1.5 |
|||||||||||||
|
环境温度 |
-40～+60℃ |
|||||||||||||
煤气电磁阀外形尺寸及连接形式
|
公称通径 |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
|
15 |
148 |
92 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
148 |
92 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
516 |
360 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
540 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|
200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
24 |
3 |
8-Φ22 |
|
250 |
|
|
|
610 |
750 |
395 |
350 |
319 |
26 |
3 |
12-Φ22 |
|
300 |
|
|
|
640 |
850 |
445 |
400 |
370 |
26 |
4 |
12-Φ22 |
煤气电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装电磁阀前，管道必须清洗干净。建议在电磁阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将电磁阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把电磁阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装电磁阀前，要注意看清产品电磁阀标牌，认真阅读使用说明书电磁阀，判断电磁阀产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
七、使用保养
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
沈阳博耐斯阀门制造有限公司生产的电磁阀有：水用电磁阀，气体电磁阀，燃气电磁阀，蒸汽电磁阀，常开电磁阀，常闭电磁阀，DC24V电磁阀，220V电磁阀，防爆电磁阀，铸钢电磁阀
